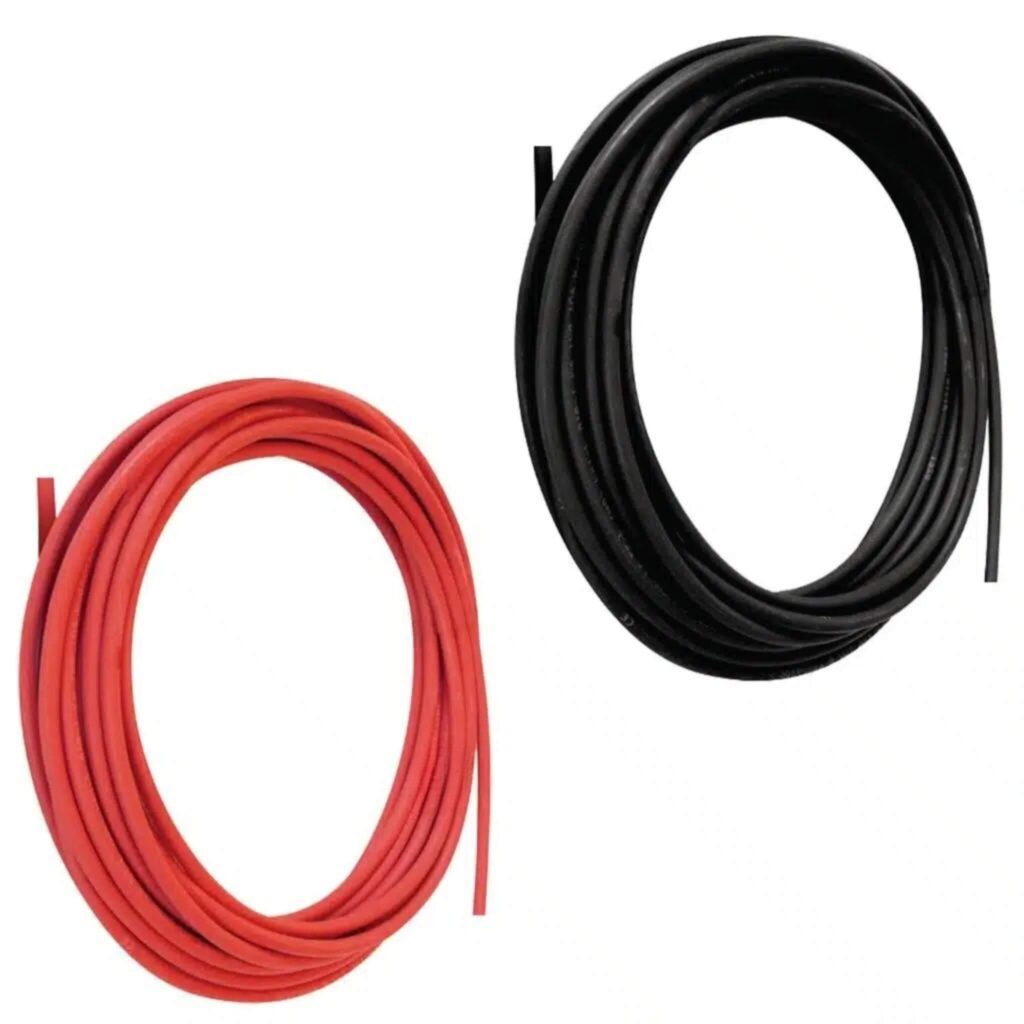

Cable solaire 6mm² Rouge et Noir par 5 mètres

Ce lot de câbles solaires rouge et noir en section 6 mm² est vendu par multiples de 5 mètres. Lors de votre commande, les longueurs sont regroupées : par exemple, en commandant 3 unités, vous recevrez 15 mètres de câble rouge et 15 mètres de câble noir, d’un seul tenant chacun. Une marge d’erreur de l’ordre de ±3 % peut être constatée, en lien avec la tolérance des équipements de découpe ou du fabricant. Chaque câble est mesuré et vérifié pour garantir une longueur aussi précise que possible.

Comme les câbles sont coupés sur mesure selon la quantité choisie, ils ne peuvent pas faire l’objet d’un retour ou d’un échange. Pensez à bien valider vos besoins en longueur et section avant de finaliser votre commande. En cas de doute, nous restons disponibles pour vous conseiller.

Câble solaire rouge et noir 6 mm² vendu par multiple de 5 mètres

Réalisez votre installation photovoltaïque en toute tranquillité grâce à ces câbles conçus pour les environnements exigeants.

Quelle section pour raccorder vos panneaux solaires ?

La section de 6 mm² correspond à la surface du conducteur en cuivre à l’intérieur du câble. Cette information est essentielle pour assurer une installation électrique sécurisée et efficace.

Le bon choix de section dépend du courant produit par vos panneaux solaires et de la distance totale du circuit (aller-retour entre les modules et le régulateur). Pour trouver ces données, consultez la fiche technique de vos panneaux ou repérez les indications « Imp » et « Vmp » au dos du module.




Le cable solaire


Choisir le nombre de panneau de l'installation branchés sur le même régulateur

            1
            2
            3
            4
            5





Choisir si les panneaux sont en parallèles ou en série



                Série




                Parallèle




Choisir le longueur du cable (Aller + Retour) en mètre du panneau au régulateur



Choisir la tension (Vpm) en volt











VMP = Tension de puissance maximale,

IMP = Courant de puissance maximal,

IMP x VMP = WP = Puissance crête du panneau

Calculer la longueur de câble solaire 6 mm² adaptée à votre installation

Ces câbles sont disponibles par multiples de 5 mètres, afin de vous laisser la liberté d’adapter la longueur à votre aménagement. En van ou en fourgon, il est souvent judicieux de limiter les trajets de câble : plus le chemin est court, plus vous réduisez les pertes d’énergie, les risques d’échauffement et le poids de l’installation.

Optimiser le tracé de vos câbles permet donc de faire des économies, tout en sécurisant l’alimentation électrique.

Câble solaire 6 mm² : quelles différences avec un câble souple classique ?

Contrairement aux câbles souples standards (type H07V-K), les câbles solaires sont spécifiquement conçus pour résister aux contraintes des installations en extérieur. Leur gaine est fabriquée pour affronter les rayons UV, les écarts de température importants, l’humidité, les hydrocarbures et autres agressions liées à l’environnement.

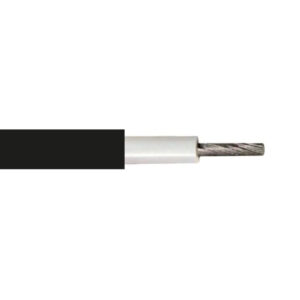

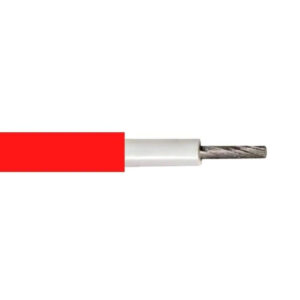

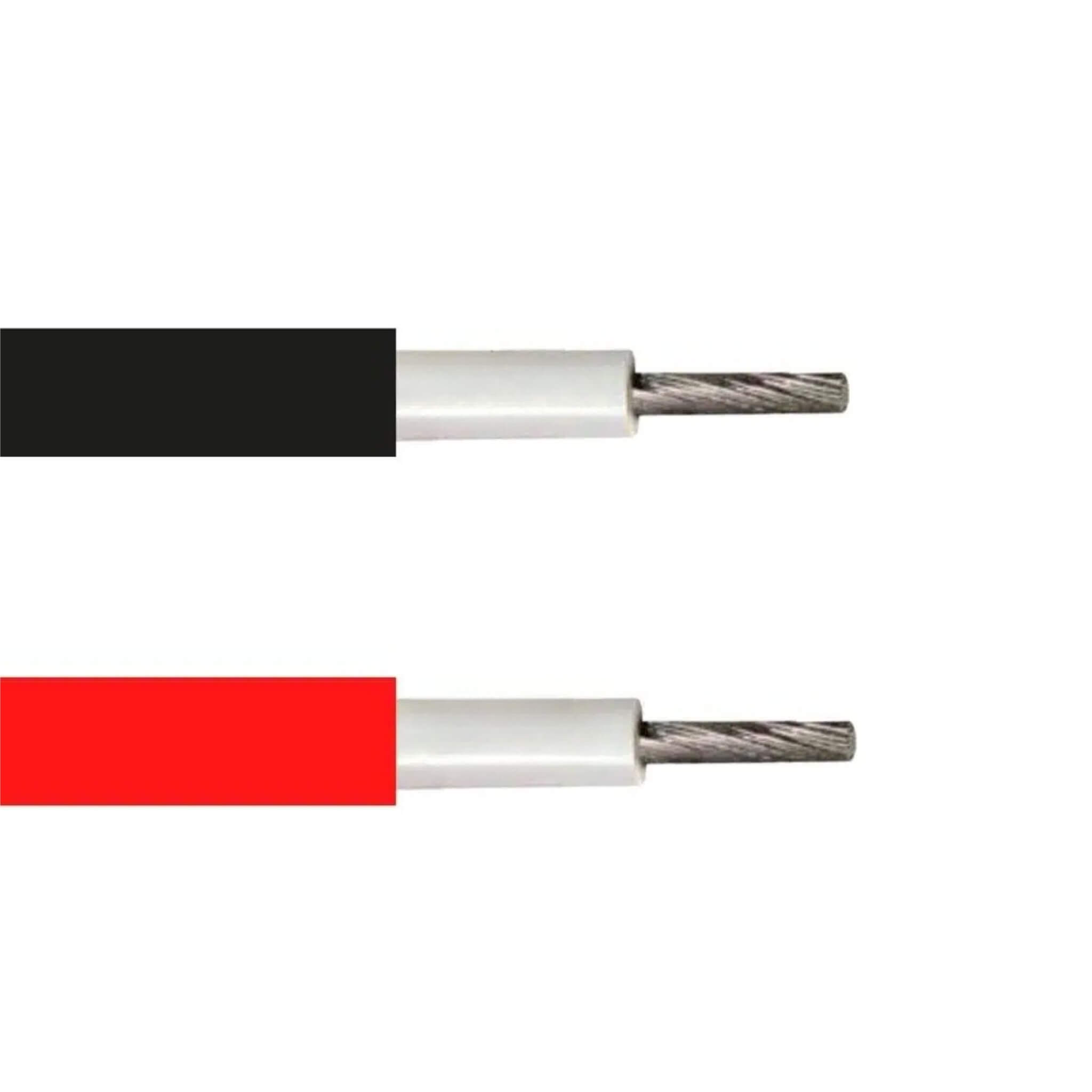

Avec le temps, un câble inadapté peut voir sa gaine se détériorer, exposant le cuivre et augmentant le risque de court-circuit. Pour éviter cela, ce câble solaire intègre :

• Un conducteur en cuivre étamé pour limiter les pertes et améliorer la conductivité,
• Une double gaine, dont une gaine interne renforcée pour plus de sécurité.

Ce câble est conforme aux exigences des véhicules aménagés, et notamment aux critères de la norme VASP. Flexible et robuste, il supporte les vibrations, les chocs et les déformations. Vous pouvez le poser en apparent, sous gaine, derrière un habillage ou dans une cloison, selon la configuration de votre aménagement.

Comment sertir un connecteur MC6 sur un câble solaire 6 mm² ?

Les connecteurs MC6 sont largement utilisés pour raccorder les panneaux photovoltaïques. Ils assurent une connexion fiable, durable et parfaitement étanche.

Les panneaux solaires sont généralement équipés de connecteurs MC4 car ils répondent aux standards actuels du secteur photovoltaïque. Ce type de connexion assure une excellente étanchéité, une fiabilité à long terme et une grande résistance aux conditions extérieures.

Pour une installation conforme et solide, il existe des pinces spécifiques conçues pour sertir correctement les connecteurs MC4.

Pour fixer un connecteur MC6 sur ce câble 6 mm², voici les étapes à suivre :

1. Dénuder le câble sur environ 1 cm.
2. Insérer le conducteur dans l’embout métallique jusqu’à butée.
3. Replier les ailettes de l’embout métallique à l’aide d’une pince plate.
4. Vérifier que le sertissage est solide. Il est possible d’ajouter une goutte de soudure à l’étain pour renforcer l’ensemble.
5. Enclencher l’embout métallique à l’arrière de la prise MC6 jusqu’au clic.
6. Visser le capuchon arrière du connecteur pour garantir l’étanchéité.

Petit rappel : l’embout métallique le plus fin correspond au connecteur femelle, tandis que le plus large est destiné au connecteur mâle. Soyez attentif au bon appairage lors du montage, car une fois insérés, les connecteurs ne peuvent plus être démontés.
