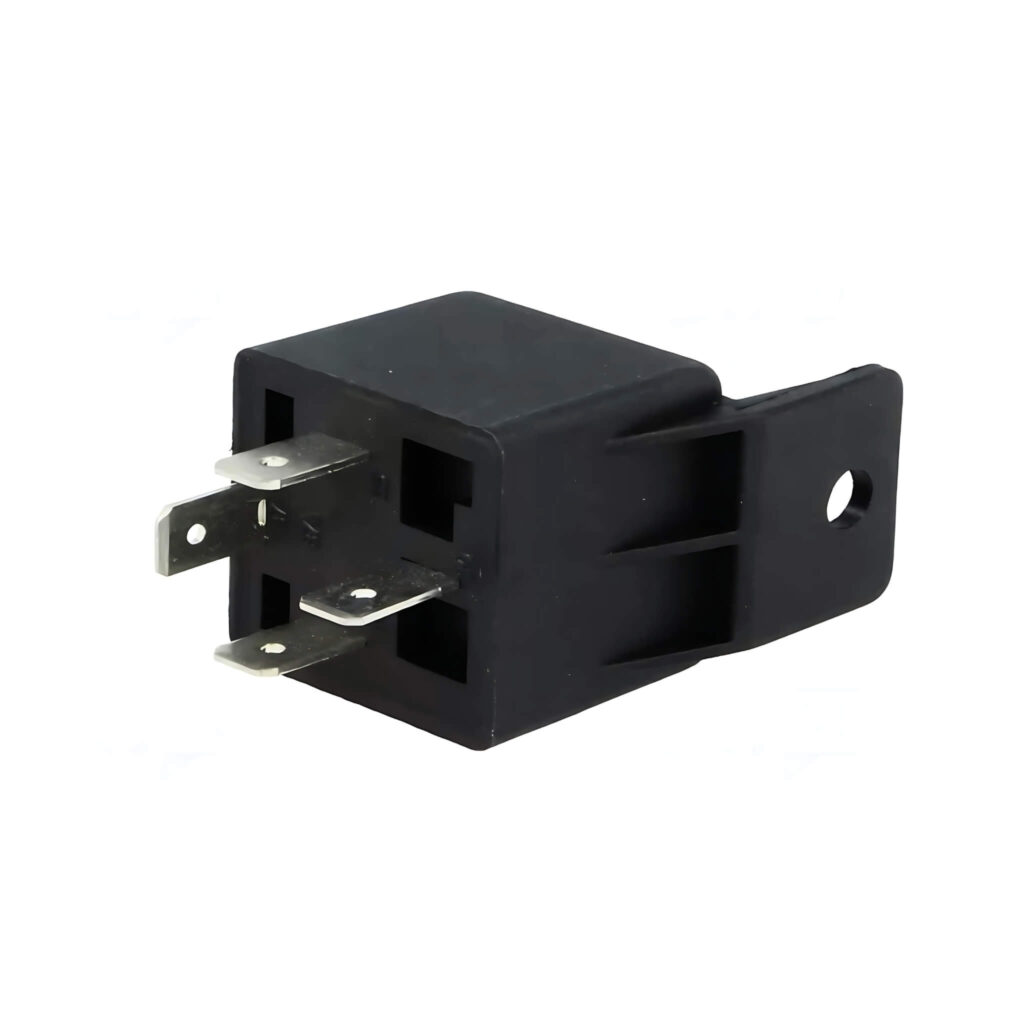

Relais électromagnétique 12V 40A

Vous avez un chauffe-eau, un éclairage puissant type 4×4 ou un autre appareil gourmand en énergie dans votre van ? Ce relais 12V 40A est l’équipement qu’il vous faut pour gérer ces équipements sans surcharger votre tableau électrique.
En effet, il permet de séparer la commande (bouton, interrupteur) du circuit qui transporte toute la puissance, évitant ainsi que le courant fort passe dans vos commandes, ce qui pourrait les endommager.

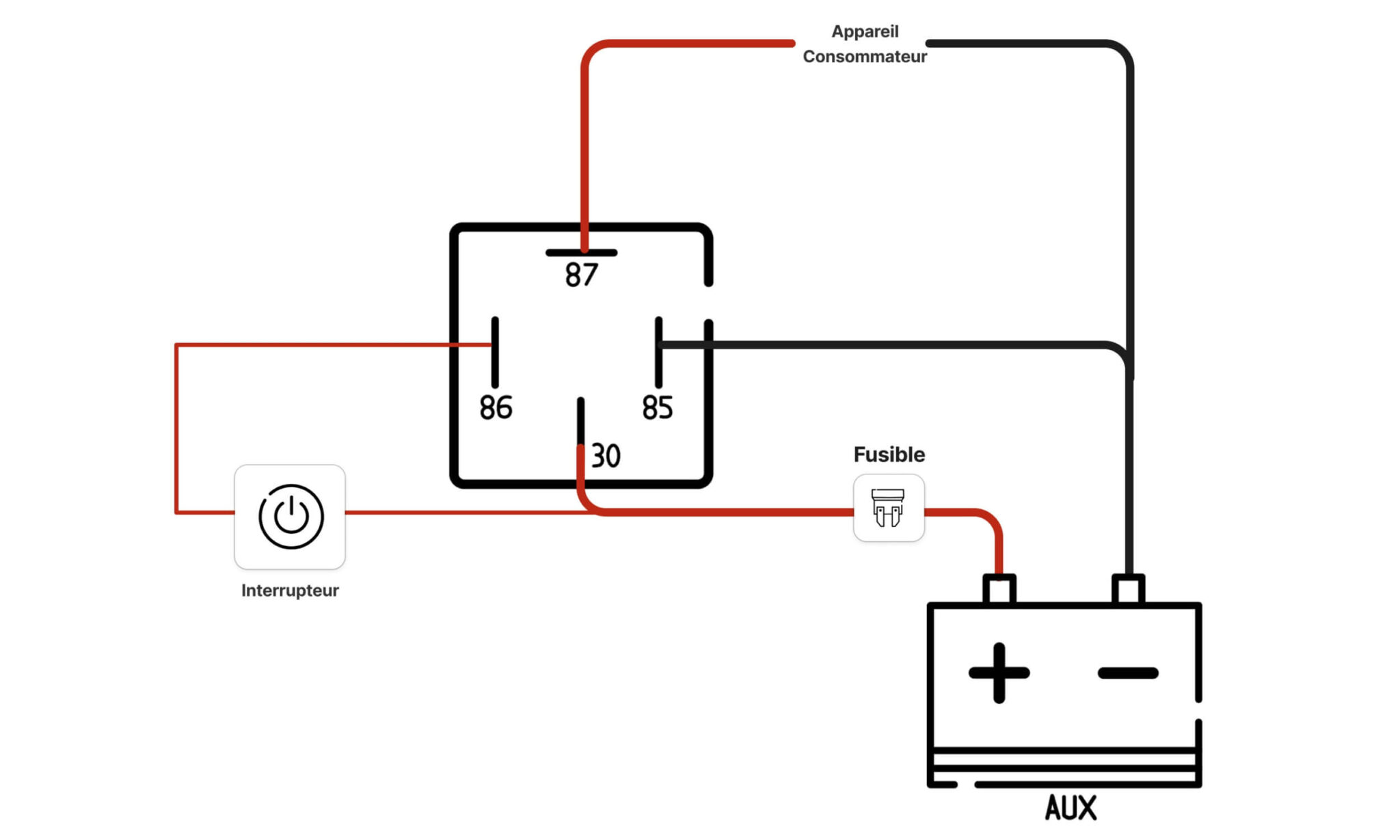

Relais 12V 40A 4 broches dans votre système électrique

Le relais 12V 40A agit comme un interrupteur automatique commandé par un faible courant. Lorsque vous appuyez sur votre interrupteur, il envoie un petit courant au relais, qui lui-même ferme un circuit séparé pour faire passer le courant puissant vers votre appareil (chauffe-eau, frigo, pompe, etc.).

Ce montage vous garantit plusieurs choses :

• Une meilleure sécurité électrique, en évitant que des courants élevés passent par des interrupteurs peu adaptés.
• Une durée de vie prolongée de votre tableau électrique, qui n’est pas soumis aux pics de courant.
• Une installation plus fiable, essentielle pour les équipements sensibles en déplacement.

Enfin, en séparant l’alimentation de l’interrupteur, ce montage permet de réduire la quantité de câbles de grosse section nécessaires. En effet, sans cette séparation, il faudrait tout câbler en forte section en prenant en compte la longueur totale jusqu’à l’interrupteur, ce qui est souvent inutile puisque les interrupteurs ne sont généralement pas conçus pour supporter de fortes puissances.

Caractéristiques techniques du relais 12V 40A 4 broches

• Tension nominale de bobine : 12V DC
• Courant contacts maxi : 40A
• Charge de contacts DC @R (avec charge de résistance) : 40A / 12V DC
• Version de relais : automobile
• Tension de bobine min. : 9V DC
• Tension de bobine max. : 18V DC
• Série du fabricant : S10
• Résistance de bobine : 80Ω
• Consommation de courant par la bobine : 1,8W
• Matériau du contact : alliage d’argent
• Température de travail -30/80°C
• Dimension extérieures : 28,6×28,6×25,3mm
• Montage : support, sur panneau
• Résistance de broches : 100mΩ
• Prises : connecteurs
• Résistance mécanique : 10000000 cycles
• Courant de bobine : 150mA
• Temps de réponse : 10ms
• Temps de ralentissement : 10ms
• Durée de vie électrique : 100000 cycles
• Dimensions des sorties : 6,3×0,8mm
